電纜的供電插頭和車輛插頭隨意地放在水泥地上，用 5000±250）N 和（11000±550）N 兩種規格，以(8±2)km/h 的 速度壓過供電插頭或車輛插頭(輪胎充氣壓力220±10 kPa)，以測試供電或車輛插頭承受碾壓的能力。
滿足GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》第6.2.10.4章節 。 按照GB/T11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》第24章 機械強度，第24.4章 不可拆線電器附件的進行彎曲試驗，請見該標準表16 重物施加的力及圖9所示 彎曲試驗裝置。
適用于各類電動汽車充電樁受壓力壽命試驗，將帶有制造商推薦的電纜的供 電插頭和車輛插頭隨意地放在水泥地上，用規格為 P225/75R15 同等負載的汽車輪胎以 （11000±500）、（5000±250）N 的壓力，以(8±2)km/h 的速度壓過供電插頭或車輛 插頭(輪胎充氣壓力 220±10kPa)，以模擬測試供電插頭或車輛插頭承受車輛碾壓的能力。
充電接口正常操作項目檢測：標準要求充電接口以每0.8m/s的運行速度進行插拔，其充電槍與座接觸時間為不小于2s不大于4s其接通時間可在0~9s范圍內任意設置,并且充電槍與座分開距離不小于50mm，以上參數要求可通過人機界面操作系統參數設置界面設定
充電接口正常操作項目檢測：標準要求充電接口以每0.8m/s的運行速度進行插拔，其充電槍與座接觸時間為不小于2s不大于4s其接通時間可在0~9s范圍內任意設置,并且充電槍與座分開距離不小于50mm，以上參數要求可通過人機界面操作系統參數設置界面設定 。

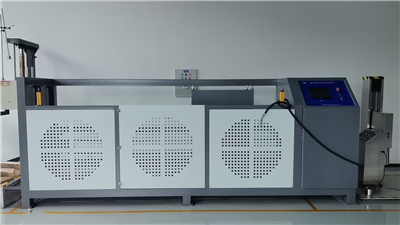

gbt20234汽車充電槍輪胎碾壓試驗機主要由電氣和機械兩部分組成。機械部分主要由動力部分、傳動部分以及滑臺、氣缸等組成，電機采用伺服電機。電氣控制采用可編程控制器和觸摸屏組成控制系統，方便用戶進行各種試驗參數的設置，同時可進行遠程控制。

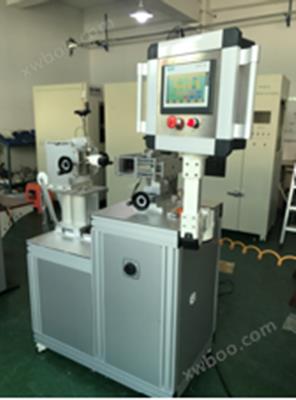

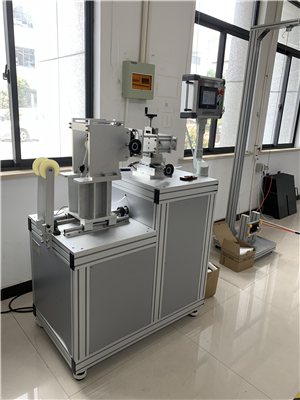

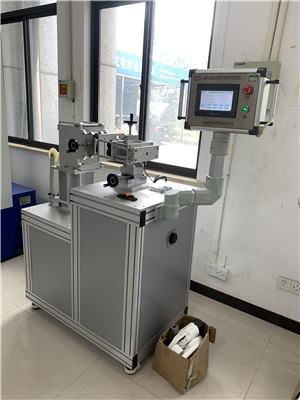

一 概述： 充電樁接口插拔壽命試驗機 主要依據GB/T 20234.1-2015 《電動汽車傳導充電用連接裝置 第1部分：通用要求》6.3鎖止裝置、6.4插拔力、6.11分?jǐn)嗄芰Α?.12使用壽命； GB/T 11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》20分?jǐn)嗄芰Α? 二 相關標準：（摘錄）

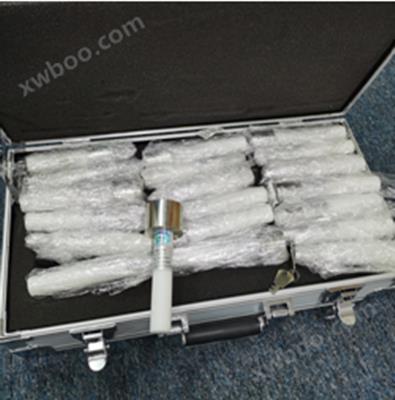

本量規是按照GB/T20234.1-2015《電動汽車傳導充電用連接裝置 第1部分：通用要求》以及GBT11918.1-2014《工業用插頭插座和耦合器 第1部分：通用要求》圖13 用以檢查最大規定規定橫截面積的未經處理的圓導體的可插入性的量規設計制造而成。用于檢測導線最大規定的橫截面積。 主要規格： 材料SuS304號不銹鋼； 數量：共20件。
