1. 用 途：主要用于電風扇風量試驗。
2. 設計依據：GB12021.9-2008 《交流電風扇能效限定值及能效等級》
GB/T 13380-2018 《交流電風扇和調速器》；
IEC 60879 《 Performance and construction of electric circulating fans and regulators》
3. ． 測試原理： GB/T 13380-2018 《交流電風扇和調速器》及 IEC 60879
《Performance and construction of electric circulating fans and regulators》相關要求；
4. 測試機型和規格： 機型：吊扇；
5. 測試項目及測量系統精度
溫度范圍：0-50℃ 精度：優于±0.5℃
濕度范圍：0-95%RH 精度：優于±3%RH
風速范圍：0-20m/s 精度：優于±(0.1m/s+1.5%測量值) 電流范圍：0-5A 精度：優于±0.5%
電壓范圍：0-300V 精度：優于±0.5% 功率范圍：0-1000W 精度：優于±0.5%
大氣壓力（芬蘭維薩拉）：800 hPa～1100 hPa，優于±0.1%。
6、吊扇安裝裝置可上下調節使測試樣品距離能保持與測試內屏底部持平且吊扇葉片平面與風速表葉片之間的距離800mm-1600mm可調。

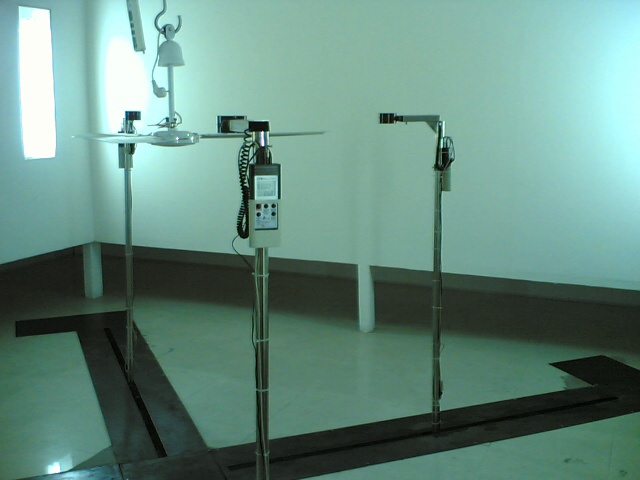

7、4對風速表在試驗屏內的四個半對角線上，并從距離對角線的中心40mm外開始測量，隨后以第80mm的增量測量第二個點，直到所計算的平均風速下降到低于9m/min.
交流電風扇和調速器
6.7.2吊扇的風量試驗

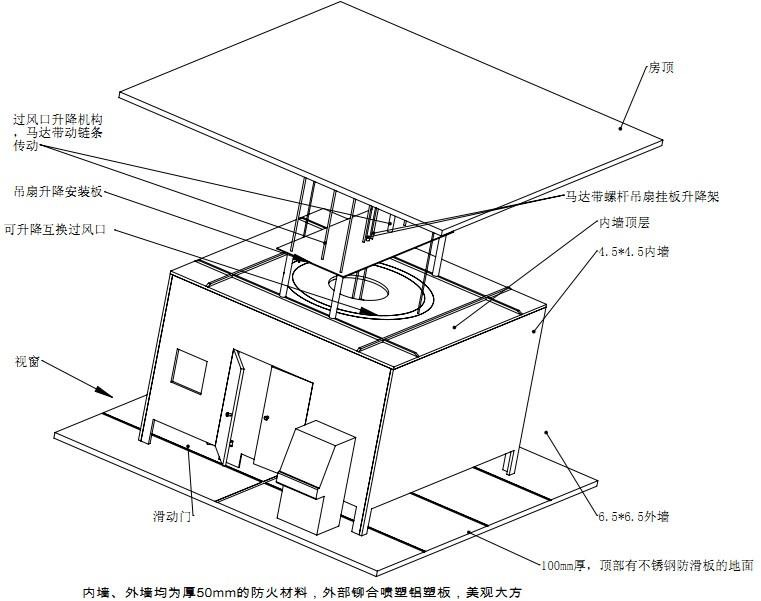

在圖5、圖6所示的風量試驗室內進行試驗,試驗室的試驗屏和外屏尺寸如下:
試驗屏長度:4500 mm。
寬度:4500 mm。
高度:3 000 mm。
以上的尺寸允許士15mm的誤差。

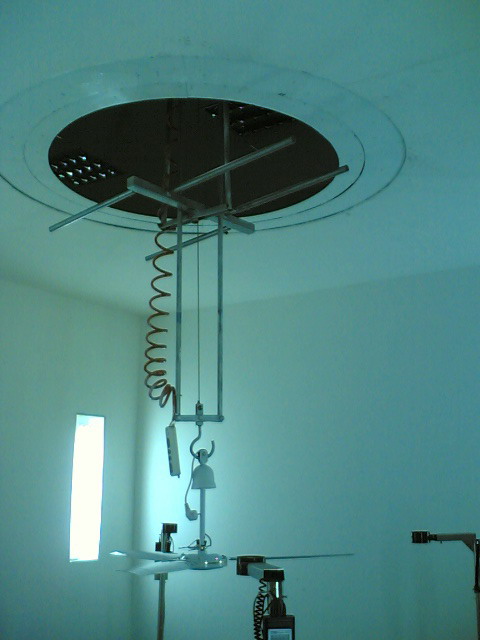

試驗屏的頂部,除了中心留有圓形孔(頂孔)外,應該均被頂屏蓋住,頂孔的直徑應該比扇葉直徑大
10%~20%,開有頂孔的中央頂屏的隔板厚度應不大于6mm。
試驗屏底部與地面離開450mm,以提供適當?shù)目諝獬隹凇?/p>
試驗屏之外的頂板或任何會干擾氣流的凸梁都應該在頂孔之上不小于1000mm的地方,即外屏
天花板或者凸梁離地面不小于4000mm。
試驗屏四周與外屏墻壁之間的距離均等,其尺寸為1000mm~1250mm。
