附錄C?：戶外開關設備和控制設備的氣候防護試驗方法。
1、受試的開關設備和控制設備應該完全裝好，配齊所有的蓋板，屏蔽、套管等，放在有人工淋浴設備的場所。對于由幾個功能單元組成的開關設備和控制設備，最少應該用兩個單元來試驗它們之間的連接的防雨性能。
2、人工淋水設備應該具有足夠的數量，以便在受試表面產生均勻的淋雨，如果均勻的淋雨也同時加到了下列的兩個部位，那么開關設備和控制設備的各個部分可以分別試驗。
a)?從裝在適當高度上的噴嘴產生的淋雨加到設備的頂部表面；
b)?設備置于制造廠規定的離地面的最低高度上，淋雨加到設備受試部分前方距離1m以內的地面上。
3、如果設備的寬度超過3m,可以依次對3m寬的區域淋雨。充壓外殼不需要進行防雨試驗。

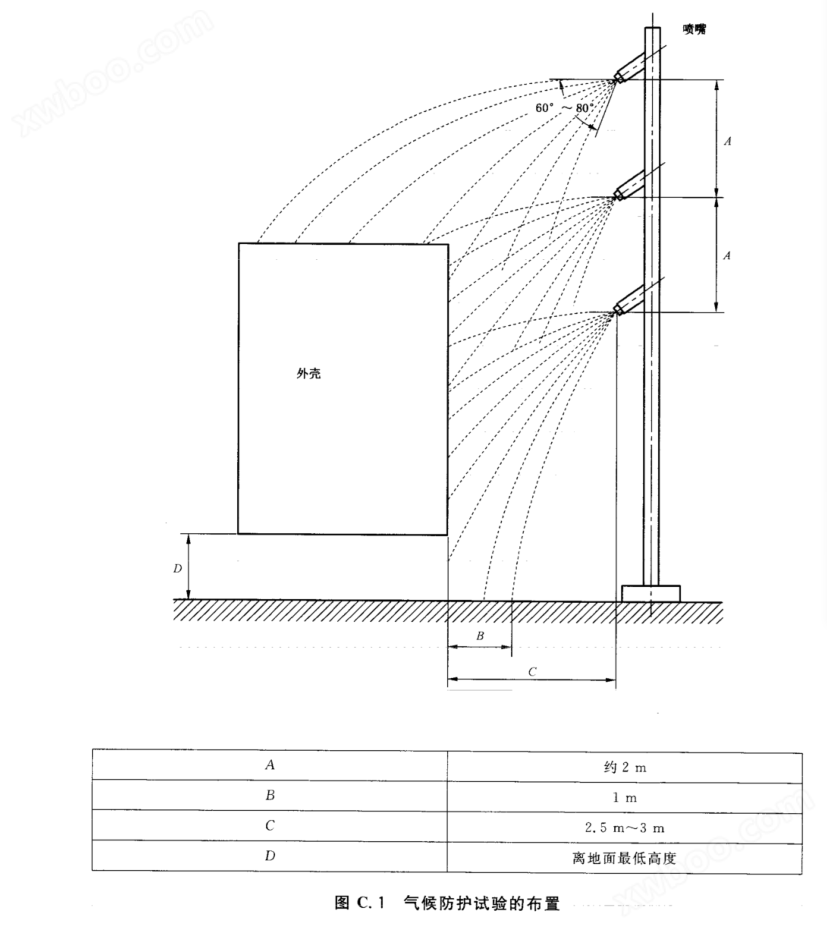

4、本試驗采用的每個噴嘴，應該產生均勻分布的截面呈正方形的淋雨束；在壓力（460±46）kpa和噴嘴射角60°-80°時，應該有（30±3）L/min的流量。在淋雨正對受試表面的情況下，噴嘴的中心線應該向下傾斜，使得淋雨束的頂部呈水平射出。將噴嘴布置在垂直的立管上，互相間間隔2m左右是合適的（見圖C.1中的試驗布置）。
5、在流動條件下，噴嘴供水管中的壓力應該為（460±46）kpa。加個受試表面的淋雨率應該約為5mm/min，且各受試表面應該經受持續5min的人工淋雨。噴嘴應該放在離最近的受試表面2.5m-3m處。
注：如果采用圖C.2的噴嘴，當壓力為（460±46）kpa時，則認為淋雨量符合本標準。
6、試驗完成后，應該立即檢查設備，以確定是否滿足下列要求：
a)?在主回路和輔助回路的絕緣上應該見不到水跡；
b)?在設備內部的電氣元件和機構上應該見不到水跡；
c)?結構件或其他非絕緣部件應該沒有明顯的積水（以減少腐蝕）。
